MessageSujet: Alimentation "Bio" pour chaine démat'(suite)   Alimentation "Bio" pour chaine démat'(suite) Icon_minitimeMer 18 Mai - 18:55

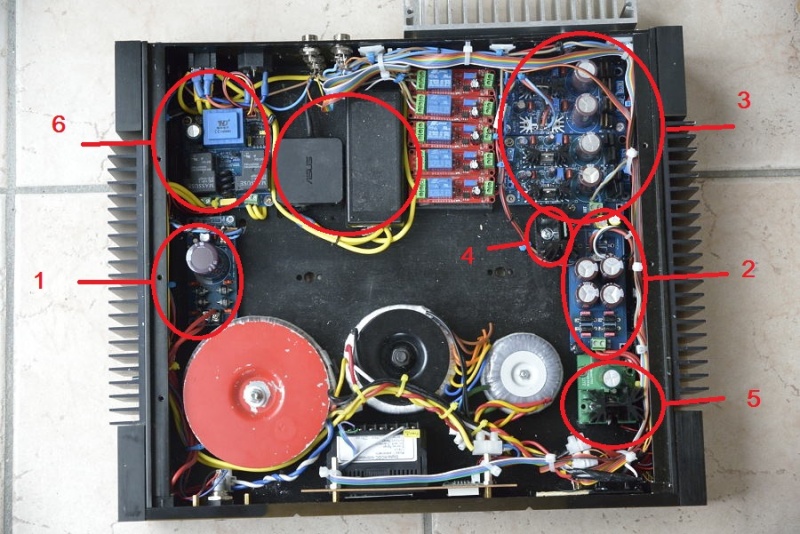

Détail de l'intérieur de la boiboite :
Alimentation "Bio" pour chaine démat'(suite) _img7313

Les deux modules alimentations linéaires faible bruit pour chacun des PC. Les radiateurs sont impératifs. La consommation sous Tiny ou Daphile est inférieure à 1 ampère en fonctionnement, elle monte à 1.8 ampères au démarrage.

1 : http://www.audiophonics.fr/fr/alimentat ... 10900.html
2 :http://www.ebay.com/itm/HIGH-END-PSU-kit-LT1083CP-PRO-Linear-adjustable-regulated-DC-power-supply-kit/161813604284?_trksid=p2054502.c100229.m3211&_trkparms=aid%3D111001%26algo%3DREC.SEED%26ao%3D1%26asc%3D36695%26meid%3D453b2436531c40928b9000bba1485f26%26pid%3D100229%26rk%3D2%26rkt%3D11%26sd%3D301958771142

Les deux boitiers noires sont les alimentation s à découpage, qui alimentent les PC lorsque la chaine est éteinte (pas de gestion de veille sous Tiny ou Daphile). Des relais les coupent à la mise sous tension du boitier pour alimenter les sorties PC par les modules linéaires.

3 ; 2 modules : http://www.audiophonics.fr/fr/alimentat ... -8426.html
Il m'en reste 2 de libre pour de futures applications.
L'une d 'ente elle me sert à fabriquer du 12 V pour alimenter le régulateur Ultra Lownoise (4) qui lui sort du 9V qui serta à alimenter l'interface Hiface Evo. En effet cette dernière fonctionne beaucoup mieux si on ne lui donne pas une tension trop haute (moins de travail pour les régulateurs intégrés).

4 : Régulateur Ultra Low noise : http://www.audiophonics.fr/fr/destockag ... -9126.html

5 ; petite alim 5V pour les qui sécurisent le fonctionnement des sorties.

6 : Module Trigger qui permet une mise en marche progressive des transfos (300 VA, 120 Va et 60 VA).

Les voltmetres sont achetés sur Aliexpress pour quelques euros.
Ils me reseignent sur l'état des sorties PC1 et 2 (19 V) et Hiface Evo (9V).
Les Diodes m'informent des 4 sorties actuellemetn utlisées.
Les sorties se font sur des fiches verrouillables à visser trouvées pour pas cher sur Ebay.

Il me reste à implanter dans l'espace libre, l'horloge externe haute qualité et son alim dédiée et ce sera terminé.Alimentation "Bio" pour chaine démat'(suite) _img7315

Alimentation "Bio" pour chaine démat'(suite) _img7314
