 4343 STUDIO MONITOR

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
mattera91

mattera91

Messages : 6848
Date d'inscription : 08/04/2008
Age : 62
Localisation : ESSONNE

4343 STUDIO MONITOR Empty
MessageSujet: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeJeu 28 Oct - 22:48

4343 STUDIO MONITOR Jbl_4310
4343 STUDIO MONITOR Img_5910
4343 STUDIO MONITOR Image10

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL L150A + JBL Ti5000 en pension


Dernière édition par mattera91 le Ven 26 Juil - 2:59, édité 1 fois
Revenir en haut Aller en bas
PAT 94



Messages : 30
Date d'inscription : 27/03/2008

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeSam 30 Oct - 16:22

Ca rappelle des souvenirs, j'en au eu une paire durant 25 ans, mais en DIY, vu le prix à l'époque...
Revenir en haut Aller en bas
andychris

andychris

Messages : 142
Date d'inscription : 24/11/2010

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeLun 2 Juil - 18:19

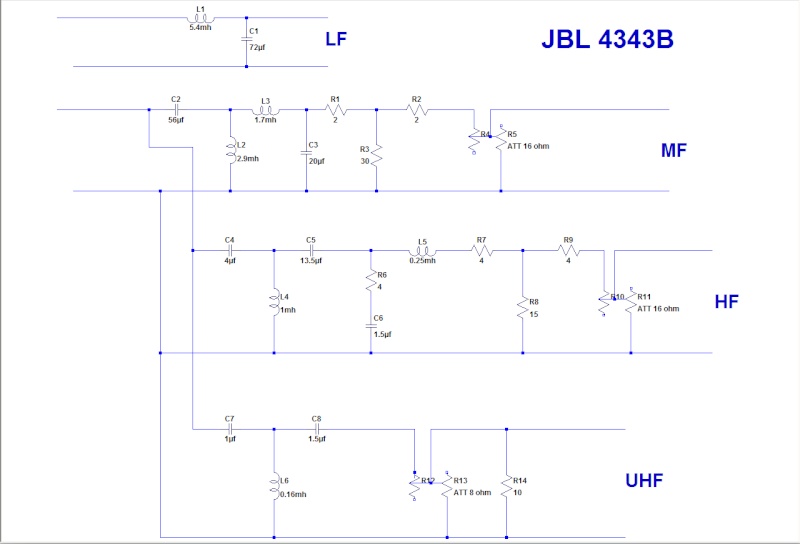

Une version lisible du filtre pour bicablage

4343 STUDIO MONITOR Jbl_4310"/>
Revenir en haut Aller en bas
andychris

andychris

Messages : 142
Date d'inscription : 24/11/2010

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeLun 2 Juil - 18:20

Et voila ce qu'il y a de caché dans les boitiers des filtres

[img]4343 STUDIO MONITOR Jbl_3110[/img]
Revenir en haut Aller en bas
caoutchouc



Messages : 66
Date d'inscription : 04/12/2009

4343 STUDIO MONITOR Empty
MessageSujet: Impédance 2420   4343 STUDIO MONITOR Icon_minitimeJeu 7 Fév - 14:01

Bonjour. A la mesure les 2420 de mes 4343 A font 8 ohms, ils sont dotés de la membrane d'origine, jimagine que c'est normal ? Pascal


mattera91 a écrit:
4343 STUDIO MONITOR 101028104239504389

4343 STUDIO MONITOR 101028104346350472

4343 STUDIO MONITOR 101028104500109227

4343 STUDIO MONITOR 101028104551251357

4343 STUDIO MONITOR 101028104652719502

4343 STUDIO MONITOR 1010281047561427

4343 STUDIO MONITOR 101028110027955220
Revenir en haut Aller en bas
cricri

cricri

Messages : 1631
Date d'inscription : 26/10/2010
Age : 51
Localisation : Rouen normandie

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeJeu 7 Fév - 21:03

Salut Pascal ,

Oui c'est normal .

A+
Revenir en haut Aller en bas
http://www.restauraudio.fr/presentation/index.html
secastor

secastor

Messages : 280
Date d'inscription : 11/08/2011
Age : 64
Localisation : 92

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeVen 8 Fév - 9:00

Salut Christian, à demain pour récupérer mes belles Laughing
Revenir en haut Aller en bas
caoutchouc



Messages : 66
Date d'inscription : 04/12/2009

4343 STUDIO MONITOR Empty
MessageSujet: JBL 4343   4343 STUDIO MONITOR Icon_minitimeVen 8 Fév - 9:28

cricri a écrit:
Salut Pascal ,

Oui c'est normal .

A+

Merci merci Christian.
Revenir en haut Aller en bas
ANESTA

ANESTA

Messages : 73
Date d'inscription : 18/11/2014
Localisation : Paris

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeDim 10 Jan - 14:37

4343 STUDIO MONITOR Livre-15
Revenir en haut Aller en bas
charlys

charlys

Messages : 91
Date d'inscription : 29/11/2015
Age : 68
Localisation : ORNE

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeLun 18 Juil - 14:31

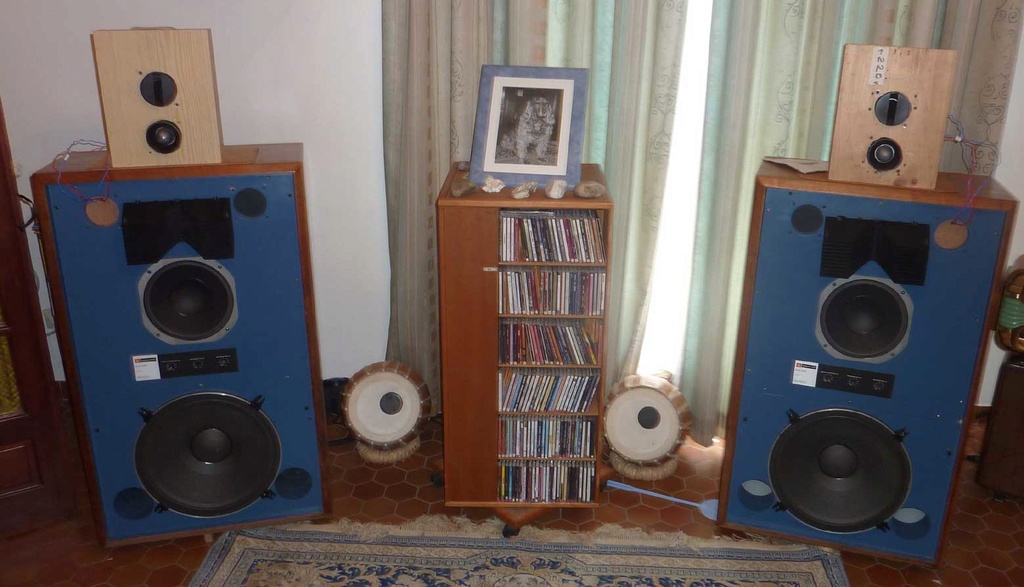

4343 STUDIO MONITOR 4343-m11
bonjour à tous ,

je tente de mettre deux tweeter sur les 4343, un 2402 et 2405.


le 2420 est descendu à -7 sur le potard de la 4343 coupure à 7100  ~

le 2402 est descendu à - 3 sur le potard de la 4343 avec  coupure à 11000  ,branché à la place du 2405 sur le filtre

sur le 2405 ,il y a une résistance de 4,7 Ohms ,  raccordé en AMONT du filtre passe haut (donc juste avant C7) avec un condo de 1 à 1,5 µF


quelqu'un a t-il deja essayé ?





charlys
Revenir en haut Aller en bas
charlys

charlys

Messages : 91
Date d'inscription : 29/11/2015
Age : 68
Localisation : ORNE

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeMar 20 Sep - 16:25

voici la photo du résultat presque final

4343 STUDIO MONITOR Tweete12
4343 STUDIO MONITOR Tweete13
Revenir en haut Aller en bas
franois

franois

Messages : 1616
Date d'inscription : 14/11/2010
Age : 58
Localisation : Afrique

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeMar 20 Sep - 17:58

J'aime bien : on dirait des petites TI 250 !
Revenir en haut Aller en bas
charlie



Messages : 2779
Date d'inscription : 11/02/2011
Age : 62
Localisation : SO

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeMar 20 Sep - 19:34

non ; vraiment non ....

désolé : lâche le pétard ou mets tes lunettes ...
Revenir en haut Aller en bas
franois

franois

Messages : 1616
Date d'inscription : 14/11/2010
Age : 58
Localisation : Afrique

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeMar 20 Sep - 20:44

Ben quoi, qu'est-ce que tu leur trouves à ces petites TI ?
Revenir en haut Aller en bas
ratitifb



Messages : 3152
Date d'inscription : 26/03/2008

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeMar 20 Sep - 23:25

L'avantage est qu'à un âge certain on peut faire n'importe quoi au-delà de 13kHz...
Revenir en haut Aller en bas
charlys

charlys

Messages : 91
Date d'inscription : 29/11/2015
Age : 68
Localisation : ORNE

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeMer 21 Sep - 11:20

bonjour,

cette configuration est surtout pour mes oreilles qui sont bridées à 7000 hz ,après je n'ai que les harmoniques.

un ami est venu hier, cela l'agresse un poil,

je vais y mettre un inter derrière pour configurer avec ou pas si j'ai des écoutes à partager

ne pas hésiter à donner vos points de vue ..merci
Revenir en haut Aller en bas
frazap

frazap

Messages : 479
Date d'inscription : 19/11/2013
Age : 57

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeMer 21 Sep - 22:51

La position encastrée des deux tweeters ne nuit pas à leur directivité ? Tu comptes mettre un cache ? est ce utile ?
Je me demande si leur bafflage sur la photo postée le 18/07 n'est pas techniquement plus approprié pour ne pas casser les lobes de directivité.. Après seule l'écoute tranche.
Revenir en haut Aller en bas
charlys

charlys

Messages : 91
Date d'inscription : 29/11/2015
Age : 68
Localisation : ORNE

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeMer 21 Sep - 23:32

je ne remarque pas de différence de directivité entre la configuration sommaire faite avec deux boites et ces petites pyramides

je ne compte pas y mettre de cache,puisque je ne mets pas les caches des 4343.

il fallait absolument que les tweeters soit l'un au dessus de l'autre , pour l'histoire des lobes ,

maintenant,reste à finir l'ajustement pour mes oreilles qui ont vieillies au bruit et un bouton pour basculer en mode " 4343 PUR jbl "

--
il y a semble t-il une autre solution , cela aurait été de ne changer que la compression 2420 et d'en mettre une plus grosse
je n'ai pas d'information sur cette modif , sans doute à explorer aussi.


Revenir en haut Aller en bas
mattera91

mattera91

Messages : 6848
Date d'inscription : 08/04/2008
Age : 62
Localisation : ESSONNE

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeJeu 22 Sep - 9:11

charlys a écrit:
je ne remarque pas de différence  de directivité  entre la configuration  sommaire faite avec deux boites et ces petites pyramides

je ne compte pas y mettre de cache,puisque je ne mets pas les caches des 4343.

il fallait absolument que les tweeters  soit l'un au dessus de l'autre , pour l'histoire des lobes ,

maintenant,reste à finir  l'ajustement pour mes oreilles  qui ont vieillies au bruit et un bouton  pour basculer en mode " 4343  PUR  jbl "

--
il y a semble t-il  une autre solution , cela aurait été de ne changer que la compression 2420 et d'en mettre une plus grosse
je n'ai pas d'information sur cette modif  , sans doute à explorer aussi.



Non, oublies ça, pas sur une telle 4 voies filtrée assez haut à plus d'1 khz! tu ne ferais que la faire "beugler" sans qu'elle puisse descendre pour autant en fréquences (alors que c'est pourtant ça qui serait véritablement intéressant) avec un déséquilibre difficile à corriger et dans les hautes fréquences, elle sera moins à l'aise que le moteur 1 pouce.

La 4343 dispose d'origine d'un très bon équilibre, il faut bosser un peu en amont pour bien la faire chanter. Ensuite, ces cuisines, c'est complètement du délire, juste de la perte de temps, de la perte de fric, et rien d'autre Evil or Very Mad

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL L150A + JBL Ti5000 en pension
Revenir en haut Aller en bas
charlys

charlys

Messages : 91
Date d'inscription : 29/11/2015
Age : 68
Localisation : ORNE

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeJeu 22 Sep - 10:18

bonjour Christian,

dans cette configuration cela m'aide à profiter de l' extrême aigu imperceptible pour moi avec les seuls 2405

quand j'étais tourneur, j'ai usiné une cloche d'église qui m'a détruit les oreilles , .....


teste ici à 8000 je n'entends rien !!
Le résultat pourrait vous surprendre car il ne correspond pas forcément à votre âge.

http://www.huffingtonpost.fr/2013/08/14/test-auditif-age-oreilles_n_3755793.html


tu veux dire de ne pas toucher à la compression 2420 ?

Revenir en haut Aller en bas
ratitifb



Messages : 3152
Date d'inscription : 26/03/2008

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeJeu 22 Sep - 11:27

charlys a écrit:

teste ici    à 8000  je n'entends rien !!
Le résultat pourrait vous surprendre car il ne correspond pas forcément à votre âge.

http://www.huffingtonpost.fr/2013/08/14/test-auditif-age-oreilles_n_3755793.html
connais tu la courbe de réponse de ta chaîne de reproduction complète... ? Une perte de niveau peut être apportée très ponctuellement par la réponse de ton casque...

As tu vérifié que le fichier son issu de youtube était à niveau constant dans sa génération de tonalités ?

Les tests auditifs avec fréquence pure doivent être mis en place avec d'extrèmes précautions et des protocoles bien définis !
Revenir en haut Aller en bas
charlys

charlys

Messages : 91
Date d'inscription : 29/11/2015
Age : 68
Localisation : ORNE

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeJeu 22 Sep - 12:48

je ne connais pas pour ce que tu demandes, c'est mon ami qui gère mon électronique .

j'ai fait vérifier ma courbe par un orl ,il mesure 6900 exactement

puis avec un générateur ,mon ami me dit qu'il confirme maxi 7000 ,donc ce ne peut être que vrais

Revenir en haut Aller en bas
mattera91

mattera91

Messages : 6848
Date d'inscription : 08/04/2008
Age : 62
Localisation : ESSONNE

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeJeu 22 Sep - 13:56

charlys a écrit:
bonjour Christian,

dans cette configuration cela m'aide à profiter de  l'  extrême aigu  imperceptible pour moi avec les seuls 2405

quand j'étais tourneur, j'ai usiné une cloche d'église qui m'a détruit les oreilles , .....


teste ici    à 8000  je n'entends rien !!
Le résultat pourrait vous surprendre car il ne correspond pas forcément à votre âge.

http://www.huffingtonpost.fr/2013/08/14/test-auditif-age-oreilles_n_3755793.html


tu veux dire de ne pas toucher à la compression 2420 ?


aïe, aïe, aîe!! Sur ton test, avec deux petite enceintes extérieures deux voies à proximité (tweeter à dôme et à niveau normal de la voie humaine qui commente), j'entends parfaitement jusqu'à 12 khz, à 15 khz je perçois encore un signal faible très aigu, ensuite, plus rien, enfin, si, mais c'est plutôt un niveau de pollution du signal.

Mais ratitifb a raison, ce n’est pas vraiment des conditions rigoureuses pour un test. Il suffit que tu utilises un casque pourri de début de gamme, ou des enceintes qui font une chute libre naturelle dans le haut du spectre, et le résultat est évidemment faussé...

Pour ma part j'ai un CD test de DIAPASON pour ce genre de test, et les résultats sont plutôt un peu plus sévères qu'avec celui là...

Il y a l'âge, bien sûr, mais visiblement tu as l'air effectivement d'avoir malheureusement subi un choc auditif assez traumatisant, et là, ça n'a rien à voir avec l'âge, effectivement, à 25 balais pour ceux qui ont subi ce genre de traumatisme, on peut en être au même stade.. No

Oui, la compression 2420 démarre autour de 1,2 khz, le fait de la changer n'apportera malheureusement rien de plus pour toi dans la perception des hautes fréquences No Elle ne va faire que déséquilibrer l'enceinte..

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL L150A + JBL Ti5000 en pension
Revenir en haut Aller en bas
didier

didier

Messages : 1522
Date d'inscription : 20/11/2010
Age : 46
Localisation : Bessan 34

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeJeu 22 Sep - 13:57

Vous entendez 16000Hz? avec ce lien?
Je perçois parfaitement le 15Khz mais tic tic tic au dessus....
Revenir en haut Aller en bas
mattera91

mattera91

Messages : 6848
Date d'inscription : 08/04/2008
Age : 62
Localisation : ESSONNE

4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitimeJeu 22 Sep - 13:59

didier a écrit:
Vous entendez 16000Hz? avec ce lien?
Je perçois parfaitement le 15Khz mais tic tic tic au dessus....

-Je te rassure, moi pareil! ensuite il y a effectivement cette pollution...

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL L150A + JBL Ti5000 en pension
Revenir en haut Aller en bas
Contenu sponsorisé




4343 STUDIO MONITOR Empty
MessageSujet: Re: 4343 STUDIO MONITOR   4343 STUDIO MONITOR Icon_minitime

Revenir en haut Aller en bas

4343 STUDIO MONITOR
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» 4333 STUDIO MONITOR
» 4344M STUDIO MONITOR
» 4312E STUDIO MONITOR
» Surge - Studio Kosaru
» [FLY STUDIO ] - {FIRST MEP}

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: LES ENCEINTES JBL :: Dossier sur les modèles JBL.-
Sauter vers:
Créer un forum | © phpBB | Forum gratuit d'entraide | Signaler un abus | Forum gratuit
