Limited Production By Willy Peters : Epicure 38/5 , des enceintes qui ont encore une âme

Bonjour à  tous , Bonjour mesdames , messieurs  ,

Je crois que  nous comptons malheureusement peu de représentantes de la  gente féminine parmi nous. J’ai   l’impression de  connaître certains d’entre vous  en tant que  lecteur et membre de ce forum depuis 2011  ou du moins ceux qui s’intéressent aux  enceintes et HP de gros  calibre .
Je me présente donc  et résume  rapidement  l’historique «  des faits »  .

Pierre  VdB ,  56 ans,  habitant cette ville très cosmopolite de Bruxelles.  Je ne suis  ni ingénieur du son, ni ancien DJ , ni  électronicien , mais  simplement   économiste de formation , amateur d’enceintes et  de leurs composants  depuis mes 13-14 ans  , cuvées  Altec , JBL , TAD , Fostex  , SEAS , le tiercé étant dans le désordre et non exhaustif .

J’ai mis « la main à la pâte »  partant du simple démontage d’enceintes , pour voir « comment c’était fait à  l’intérieur » , à la restauration récente de 4430 , au sujet desquelles je ferai un post séparé .
Ayant déjà admiré la  qualité de son travail grâce à  des photos publiées sur le net  , ma première rencontre avec monsieur Willy  Peters a eu lieu  en octobre 2013  pour  faire évoluer  mes  4430 en  3 ou 4 voies.   Je dis  « Monsieur »  dans ce premier  temps  par politesse , respect et admiration  pour ses connaissances et  son  expérience.  Je l’appellerai donc  Willy par la suite .  Bon nombre d’entre vous le connaissent .

Au fil des conversations par mail et en « live »  , Liège  (Neupré)  n’est pas loin de Bruxelles  , la culbute a été vite faite pour l’élaboration d’une enceinte  exclusive et originale.
Attablés au tour d’une bouteille de vin blanc , d’une feuille blanche et  d’un crayon , faisant part à Willy  d’un rêve ,  à savoir des enceintes avec  deux 38 cm   , celui-ci m’ a glissé dans l’oreille le concept  de caisson  isobarique , m’a rappelé  l’importance des HP dédiés , bas-médium , haut-médium ,   tweeters  , de la densité des bois utilisés , des matériaux absorbants et  amortissants  , des résines  polyuréthane ,des condensateurs HDG  , des selfs toroïdales et selfs  à air ,des  résistances mox  , résistances céramiques de forte puissance ,de l’ optimisation des pavillons, de savoir  remettre  en question les idées reçues , d’expérimenter  la théorie ,   la  conversation  ponctuée d’anecdotes  qu’il vécut  au cours de sa carrière professionnelle ... bref me voilà de retour chez moi avec quelques heures de retard , madame pas contente et Mireille au lit quand je quittais Neupré .

Janvier 2014 , le projet prenait forme : Conception et réalisation  d’une enceinte 5 voies et  6 HP ,en 3 modules séparés et superposés , un module dédié au grave , le second au bas médium et doubles tweeters ,et enfin  le pavillon et son support.

La suite ...suit , le temps de vérifier l’insertion des photos sur le site .

Au passage merci à Mr Louis Itofa qui m'a indiqué où insérer  ce post . Inutile de préciser qu'il y-a plus d'un composant JBL dans cette enceinte.

Bonsoir,

Pour insérer une image, la procédure est décrite ici :
http://vintage-jbl.forumpro.fr/t991-comment-inserer-une-image

cdt

Oui merci je l'avais déjà vérifié.
Je dois juste compresser mes photos .

Je photographie "lourd"

J'ai un logiciel "ad hoc" pour cela .

Je suppose que le Format JPEG est accepté .

Cela suit , qui va piano va sano ...

Bonne journée
Pierre

La taille passe partout est le 800x600 ...

Du DIY ... l'élite de la hifi, la quintessence du son ... on veut voir...

Des photos  :hop:

PIERRE
tu as un MP

Luc

Bonjour Luc ,

Message bien reçu .

A mr Astero ,

Bonjour ...

Les photos et le reste suivent .
Les enceintes sont dans la dernière ligne droite , proches de l' arrivée chez moi , mais sans deadline .
Dans les quelques jours qui suivent , je serai en "phase" avec leur avancement réel.

Willy les élabore "à sa main" et compte-tenu de notre relative proximité , j'ai le plaisir de les voir naître .
D'où leur nom Epicure ...

Les  transducteurs ....et enfin quelques photos  ....ils sont connus de vous tous .

Le module de grave  , push-pull , comprend deux JBL  2235H





Le module de  Bas médium comprend

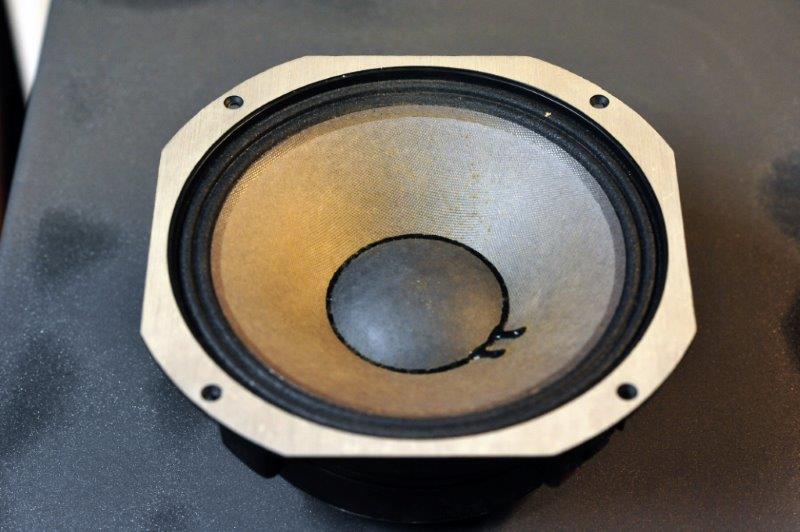

un JBL  2123H




et les deux tweeters superposés à savoir les JBL 2402H  ,


et JBL 077




Le troisième module  haut médium est un support posé sur l’enceinte avec possibilité d’intervertir les chambres de compression suivantes :
TAD TD 2001 (8 Ω)  En principe ce sont celles-ci qui seront montées sur les pavillons. ( la photo en montre une sur le pavillon 2344  d'une 4430 dans le(s)quel(s)  je dois replacer les  JBL 2421A d’origine actuellement " déposés " ) .
JBL LE 85 (8Ω , les diaphragmes  D16R2420 ont été remplacés par  des D8R2421)
JBL 2470 (16Ω , il faudra lui mettre en parallèle une résistance de qualité de 16 ou 18Ω) , sous réserve de l'approbation de Willy pour le cross-over.
JBL 2426H (8Ω)

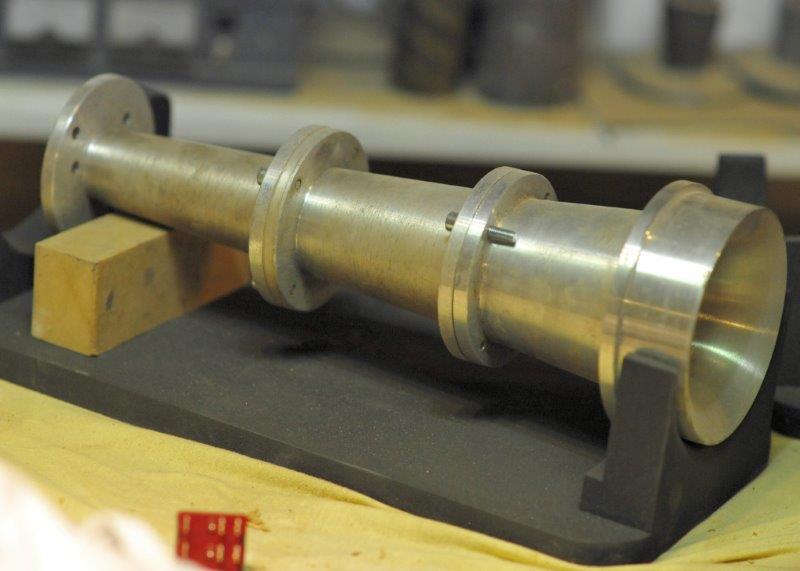

Le pavillon en aluminium est une pure conception de Willy . La photo le montre encore à l’état disons « semi-brut « . Il  est en cours de polissage.



Quelques précisions suivront également à son sujet .


Les 2470 sont utilisées dans d'autres enceintes et les 2426h sont dans leurs boîtes ...

Ou a t'il trouvé des 2235 neufs? :shock:

HS

HS

HS

HS

En réponse, pour les 2235  à Mr Doum et à tous :

Je n'estimais pas primordial de spécifier l'origine des HP, mais  tant que j'y suis.
Willy m'a fourni les 2123H qui sont parfaits , état nickel , membranes d'origine  , pas une griffe sur le saladier , l'aimant ou le badge.

Tous les  HPs sont  "miens" et j'en suis le premier proprio.
J'ai trouvé 3 paires de 2235h à Frankfort fin 2011 ,  NOS  et donc membranes  d'origine .
Les 077 et LE85 sont de "famille" . Ces derniers ont reçu des diaphragmes D8R2421 plus une nouvelle  mousse intérieure. La mousse originale  était dans l'état avancé d'un fromage à pâte molle .   J'ai du faire sauter les sceaux de cire JBL . ( pas capital pour l écoute).
Le distributeur belge (Benelux) JBL avait encore quelques dias , et membranes neuves .
J'ai eu accès au stock ....et garde quelques pneus de rechange.



La photo du 2402h est déjà publiée et vient aussi en ligne directe du distributeur.

La plupart des composants du X-over viennent  de Mundorf ou Intertechnik .
Cologne et Kerpen sont proches de Bruxelles et encore plus de Liège . J'ai personnellement transporté une partie de ces composants.
Je crois ...avoir transporté quelques selfs toroïdales pour la finalisation toute récente des  50XL de mr Patrice (Robin ??) alias Poprock.

Tout est clair comme de l'eau de roche.

Retour aux affaires ...La suite suit toujours  ,  mais week-end professionnellement et sportivement chargé ...

A la vache, 3 paires de 2235 neufs, plus des membranes de rechange, je suis vert!

doum a écrit:

A la vache, 3 paires de 2235 neufs, plus des membranes de rechange, je suis vert!

Ne soyez pas vert ... je vous rassure : le tout est en de bonnes mains .

Pas de réel cahier de charges.
Rester  dans des dimensions de  110-115/58-60/58-60. La  profondeur est imposée par la chambre isobarique. Le reste est venu spontanément  au fur et à mesure de l’évolution de l’enceinte .

• Baffle du module de grave incliné à 8° vers le haut , la profondeur de la base est de 58cm et le haut de  circa 48 cm.

• La profondeur « supérieur » étant  imposée par la longueur du pavillon et du moteur

• Le pavillon en aluminium massif   est posé sur le module bas médium et tweeters. Cela  permet d’intervertir des chambres de compression

• Trois L-pads sur face avant : B-M , H-M et Tweeters

• Un de ces trois  L-Pad  est double afin d’ajuster  le volume des 2 tweeters, la différence de rendement des tweeters étant égalisées dans le filtre. Leur passe-haut, (fréquence d’atténuation)  est différente.

• Les 5 points d’émission sont proches

• Event rectangulaire avec angles intérieurs arrondis.

• Doubles parois de 18 et 12 mm

• ¼ de rond massif  pour le baffle des modules

• Couronnes autour des HPs

• Finition en Nextel   gris anthracite très discrètement métallisé.

• Amortissant de type K9 ou similaire coulé dans le fond de l’enceinte.


• Pieds intégrés au module de grave

Epicure 38/5 ... : 5 voies, 38 cm ... Epicure : Apprécier le bon manger, le bien écrire, le bien boire..  , l’art , la bonne musique . Rechercher le beau en fonction de ses envies et capacités, tout en restant raisonnable, avoir du plaisir à le partager.

Ces enceintes ont une âme : je connais la personne qui les a construites .C’est plus qu’un ensemble de composants et de bois sortis d’une chaîne de production. C’est un objet sophistiqué, construit avec passion,  passion pour le bien fait et le beau travail. Pas de concession. J’ai entendu quelques fois, « ça je l’ai fait une fois mais pas deux «, « ça je dois le recommencer car ça ne me convient pas «, «  j’ai sorti un monceau de 14  sacs poubelles de copeaux de bois «, « ce matin, j’ai trouvé la solution dans mon bain ». J’ai toujours reçu une explication claire quand je demandais : pourquoi fais-tu cela comme ça. Cette période de construction est un plaisir partagé avec Willy.

Retour au plus technique ...

Pourquoi une chambre isobarique avec montage des HP en P-P ?

J’avais parlé avec Willy d’une enceinte avec deux  2235H de face .
Pour la petite histoire , cela vient d’un souvenir nostalgique d’Olympus , de TAD TSM1 ...cet aspect visuel m’a toujours séduit .A l’heure actuelle ,  mes enceintes sont des enceintes à vivre et doivent s’intégrer dans l’ensemble du salon de 50 m² en L. Ma salle  « télévision » est plus petite , 3-4 mètres de recul. Un double isobarique n’est pas à exclure dans les années à venir , autre maison et  une pièce spacieuse dédiée à  l’audio-vidéo  séparée du salon. Cela m’évitera le conseil de bon nombre d’amis qui me demandent à quoi servent les deux masses ( mes 4430 )  parce qu’il existe de très bons petits systèmes dans lesquels  on insère son I-Phone ....
J’ai donc été convaincu par le principe de la chambre isobarique avec montage en push-pull dos à dos .En général , c’est une technique qui n’est pas souvent utilisée pour les raisons suivantes :
1) prix de revient  : deux HPs à la place d’un seul , et une chambre intérieure  intégrée à l’enceinte « mère »

2) Cette chambre est compliquée à réaliser car  elle doit avoir :
a) Le plus petit volume d’air possible entre les 2 HPs
b) Une ventilation séparée pour chaque bobine mobile


c) Et être totalement hermétique

3) Le poids de l’ensemble  .

Il existe trois principes de chambre isobarique :


1) Compound : les  HPs  sont alignés l’un derrière l’autre , en phase .  Face-Dos .

2) Push-Pull  face à face .
a) Le volume d’air est minimal
b) Raccordés en opposition de phase
c) Mais les bobines mobiles n’auront pas la même  température
d) C’est la surface arrière du cône qui irradie   et celle-ci est plus petite que la surface avant
e) Le saladier émerge du baffle
f) Esthétiquement discutable , quoique un beau saladier et un bel aimant ne me dérangent pas du tout

3) Push-Pull dos à dos , qui est celui choisi .
J’en parle bientôt .

La chambre isobarique en montage Push-Pull dos à dos



Back to Back ... magnet to magnet
En très résumé et extrêmement simplifié  :

• Pour illustrer cela on prend en exemple la pompe à vélo remplie d’air , on y comprime l’air en  obturant  la sortie , et on relâche la partie supérieure et l’air contenu dans le cylindre se détend  rapidement. , on comprend que les HP montés dos à dos et  raccordés en opposition de phase , dans un volume d’air constant , se poussent et se tirent ..Push-Pull .   (sous réserve de   certaines contraintes mécaniques qui sont respectées dans le cas présent) .

• Compte-tenu de l’élasticité de l’air , l’air étant compressible , il faut avoir le volume d’air le plus petit entre les deux HPs

• Le mouvement de va et vient de la membrane ( les commentaires coquins sont bienvenus ...) est beaucoup plus dynamique et contrôlé , en d’autres termes la réponse impulsionnelle  est grandement améliorée.

• Il y a compensation du phénomène d’hystérésis :  Le champ magnétique résiduel agit principalement quand la membrane d’un HP est en fond de course vers l'arrière. L'autre  HP ayant son équipage mobile vers l'avant, il y a donc compensation .

• Il est communément admis et on peut également en déduire que la suppression des distorsions d'harmoniques impaires est due à ce montage en opposition de phase, ce qui n'est pas le cas avec deux HP montés l’un derrière l'autre  (push-push , ou compound ), ou avec le montage classique d’un ou deux HPs de face.

• Il y-a augmentation du rendement de l’ordre 4/5 db dans les basses fréquences (entre 50 et 80 Hz) . C’est là que c’est intéressant et c’est sous estimé. Un HP de 38cm avec fs  de 20Hz est  conçu pour  travailler dans ces fréquences basses . A fortiori ,  il n’est pas très cohérent de parler d’un gain de 6db mesurés classiquement  à 1Khz pour des HPs dédiés à l’extrême grave.

• Dans ce montage , Willy a mis au point un système de ventilation qui permet aux deux bobines mobiles d’avoir la même température. Il s’agit de deux conduits de refroidissement dont les sorties sont opposées pour éviter un phénomène d’inspiration et expiration de l’une vers l’autre. Ne pas prévoir cette ventilation c'est être confronté à des différences thermiques entre les deux bobines mobiles , il s'ensuit une augmentation de l'impédance de valeur différente sur chaque HP ce qui génère diverses modifications,  entre autres  la pente d’atténuation .

• Deux HPs font le travail d’un seul .  Il est impératif d’avoir  le plus petit volume possible d’air entre les deux HPs comme expliqué plus haut.

• Tous les HP ne sont pas « bons » pour être montés en Push Pull , il faut des HPs ayant une Fs basse .

• Théoriquement en montage classique il faut multiplier le volume interne de l’enceinte par le nombre de HPs , Dans le cas présent on divise le volume de l’enceinte d’un seul haut-parleur par deux .

La suite c'est  la construction des enceintes ...

L'atelier  et la fabrication des chambres isobariques

Voici le tour le plus lourd et le plus ancien (circa 1930 ) servant au travail du bois.

Willy s'est lancé un défi.

Il a décidé de fabriquer des chambres isobariques cylindriques  afin de minimiser le volume d''air interne entre les deux HPs.
A l'origine il m'avait parlé de chambres octogonales moins compliquées à réaliser , mais il  était tentant de faire mieux , d'aller plus loin.

Le tour ci-dessous est avant tournage d'une des 2 chambres .


     url=https://servimg.com/view/18792158/18][/url]

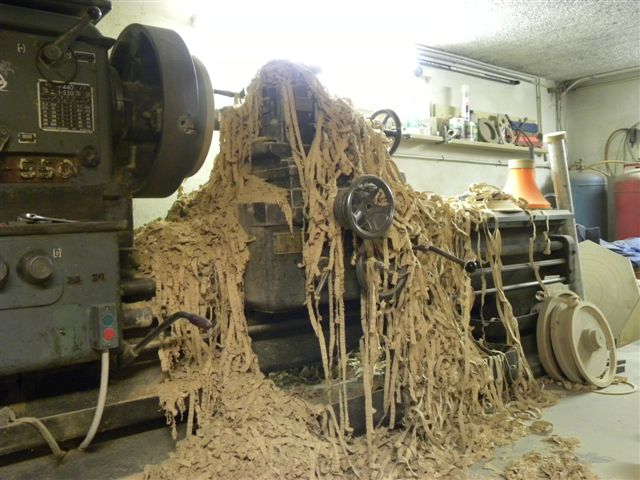

Voici le tour à la fin du tournage du premier cylindre .  14 sacs poubelles remplis de copeaux de bois .




Une des chambres isobariques en cours de fixation





Le scellage et la fixation des chambres est réalisé par clouage pneumatique , collage et un renforcement final avec des résines époxy.




Vue de la face avant , module grave état brut  terminé

Détails de construction du module de grave

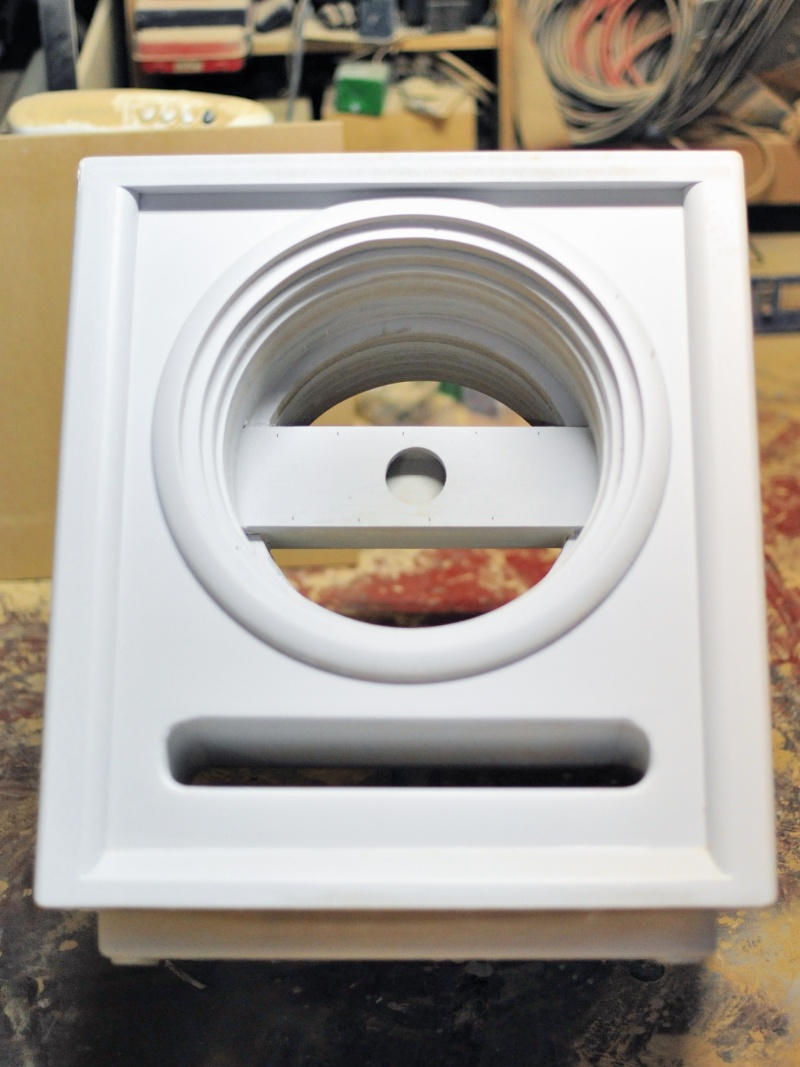

1. Vue du module de grave peint en primaire gris clair permettant de repérer les défauts à poncer.



2. Chambre isobarique , vue avant ,ventilation bobine mobile HP avant



3. Détails couronne HP , ¼ de rond et évent

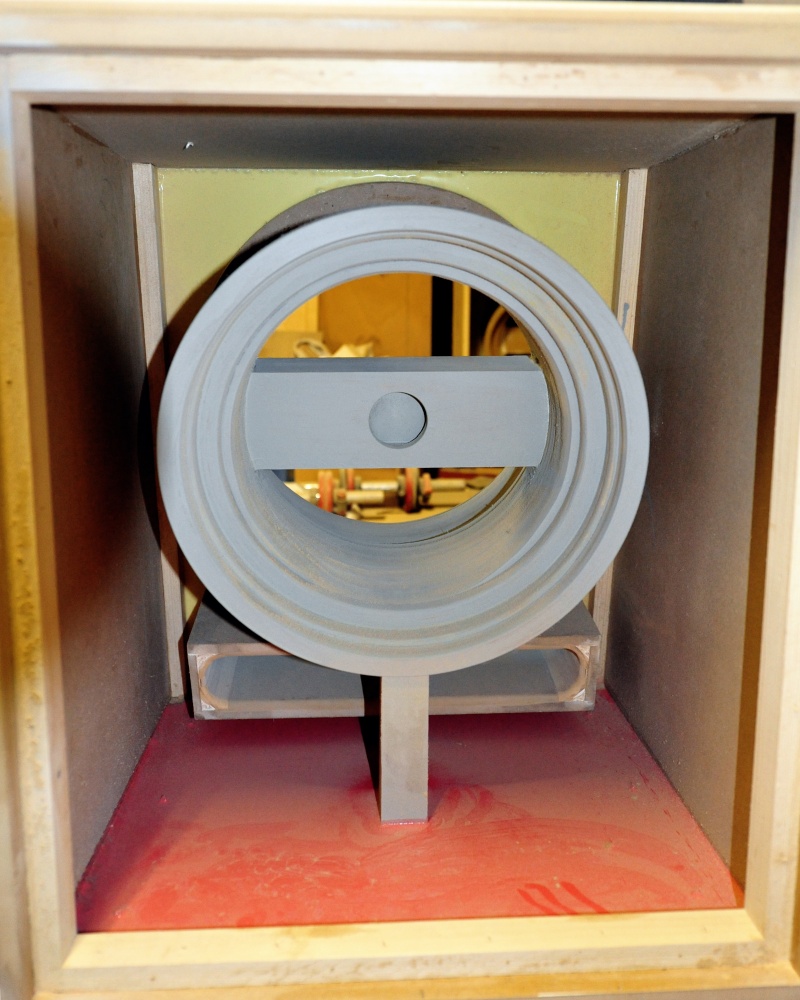

4. Chambre isobarique , vue arrière , ventilation bobine mobile HP intérieur



5. Support chambre iso



6. Couche polyuréthane coulé sur panneau inférieur



7. Couche polyuréthane coulé sur baffle côté intérieur

Détails de construction du module bas-médium , tweeters et cross-over


Ces modules sont en paire miroir .
Il sera donc facile de les intervertir entre eux.

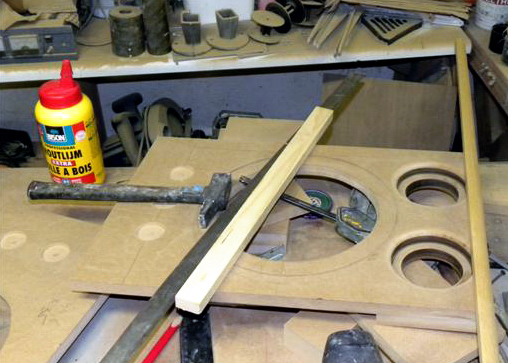

1. Découpe et préparation du baffle avant

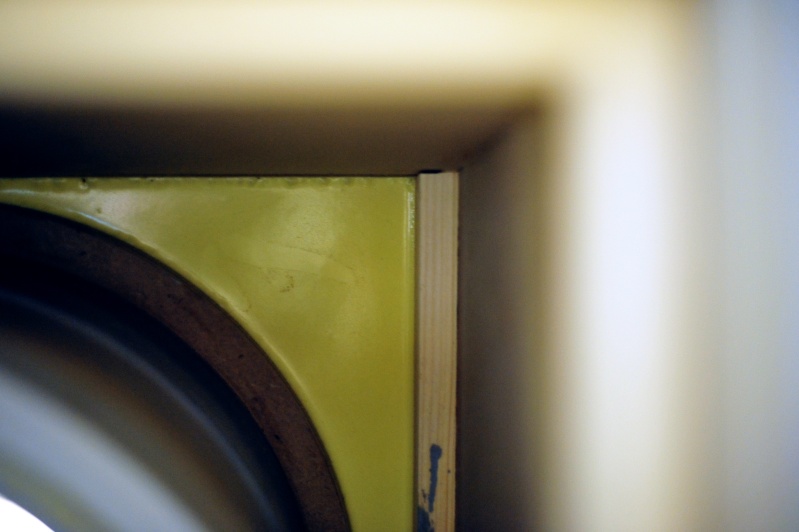

2. Détail de la découpe d’un des tweeters et gros plan ¼ de rond






3. Vue générale du module B-M et tweeters , découpe à gauche pour les L-Pads .





4. Découpe d’un des supports du pavillon





5. Panneau arrière et encastrement pour le cross-over

Autres vues de la construction

ll s'agit de la seconde enceinte.

1) Le masticage est réalisé avec des résines Epoxy .  Pas de rétraction dans le temps .


2) Séchage de la seconde enceinte dans une pièce chauffée à 25/30°

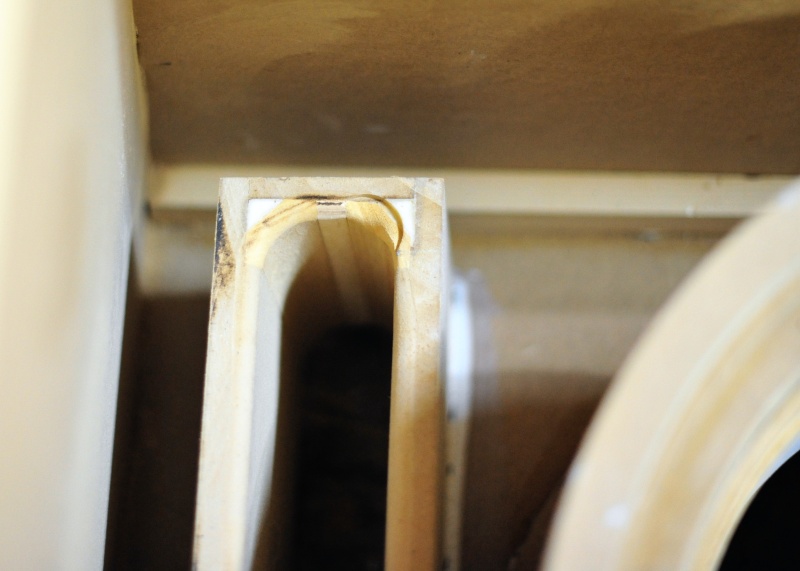

3)     Détails des arrondis de l'évent rectangulaire
