 Projet l300

Aller en bas
+7
utta
ounesh
fabrice11
didier
GENTLEGIANT
mattera91
Zijer
11 participants
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
Zijer

Zijer


Messages : 56
Date d'inscription : 15/04/2013
Age : 49
Localisation : Saintes(17)

Projet l300 Empty
MessageSujet: Projet l300   Projet l300 Icon_minitimeSam 24 Mai - 13:46

Salut à tous,
Après avoir sillonné en Long en large et en travers sur la toile et sur ce forum, je pense avoir suffisement d'éléments pour me lancer...

Je les trouve magnifiques et à voir les avis, je pense faire LE bon choix.

J'ai encore besoin d'un peu d'aide...
Possesseurs de l 300 HELP!!!

Pourriez vous m'indiquer les côtes du tableau ci dessous (pour confirmer mon plan à l'échelle)

Merci de votre aide

Projet l300 Image12

Projet l300 Image11

Projet l300 Image10
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 8017
Date d'inscription : 08/04/2008
Age : 67
Localisation : ESSONNE

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeSam 24 Mai - 14:54

Voici donc quelques mesures qui devraient te faciliter un peu la tâche:

X1 = 240 mm
X2 = 270 mm dans mon cas mais ne peut être garantie au mm car dépendante de la position de la lentille amovible pouvant varier
X3 = 140 mm mais remarque identique à la précédente ajoutée avec l'impossibilité de positionner le mètre de façon ultra précise au milieu de la lentille.
X4 = 100 mm
T1 = 25 mm
L1 = 39 mm
L2 = 101 mm
L3 = 41 mm
L4 = 51 mm
L5 = 80 mm
L6 = 20 mm
L7 = 16 mm
D1 = 105 mm
Lp = 110 mm
X5 = 430 mm
X6 = 89 mm
P1 = 50 mm
P2 = 53 mm
et j'ajouterais P3 (mesure du plot supérieur sur axe en vertical à partir de la partie haute de l'enceinte car c'est un peu différent) = 45 mm

Voilà, ça devrait t'aider un peu..

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4
Revenir en haut Aller en bas
Zijer

Zijer


Messages : 56
Date d'inscription : 15/04/2013
Age : 49
Localisation : Saintes(17)

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeSam 24 Mai - 18:57

Merci maitre mattera j'esperai bien un coup de main de votre part.
Je vais pouvoir vérifier tout cela sur mon plan à l'échelle, et je me mettrais à la découpe
 :D
Je suis super impatient, comme souvent quand je me lance dans un projet tel que celui-ci.
Opération zen 8) sinon des bêtises sont à prévoir, dans le feu de l'action...

Sinon je galère un peu pour trouver des 136a .les 2231sont pas facile à trouver non plus, quel 38 pourrai convenir en remplacement de ces 2 modèles?
Revenir en haut Aller en bas
GENTLEGIANT




Messages : 2155
Date d'inscription : 23/10/2010
Localisation : limite 60/95

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeSam 24 Mai - 19:43

une paire de 2235

bon courage pour ces "replica" de L300

LUC
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 8017
Date d'inscription : 08/04/2008
Age : 67
Localisation : ESSONNE

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeSam 24 Mai - 22:49

GENTLEGIANT a écrit:
une paire de 2235

bon courage pour ces "replica" de L300

LUC

-Tu vas vraiment finir par me mettre au chômage, toi !  :)

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4
Revenir en haut Aller en bas
Zijer

Zijer


Messages : 56
Date d'inscription : 15/04/2013
Age : 49
Localisation : Saintes(17)

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMar 17 Juin - 13:05

Bon ça y est, j'attaque!
Bien résolu à faire de belles caisses

Projet l300 2014-010

Projet l300 2014-011

Projet l300 2014-013
Revenir en haut Aller en bas
Zijer

Zijer


Messages : 56
Date d'inscription : 15/04/2013
Age : 49
Localisation : Saintes(17)

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMar 17 Juin - 13:18

Assemblage provisoire...

Wahou, c'est vraiment de belles bêtes!mon mètre paraît ridicule. A côté...

Projet l300 2014-014

Projet l300 2014-015

Assemblage par domino et collage. Au passage,Merci à la société festool pour le prêt de la machine...
Projet l300 2014-016
Revenir en haut Aller en bas
Zijer

Zijer


Messages : 56
Date d'inscription : 15/04/2013
Age : 49
Localisation : Saintes(17)

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMar 17 Juin - 13:37

Que pensez-vous me mon isolant phonique?
La laine de verre est mieux ou pas?Projet l300 2014-017
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 8017
Date d'inscription : 08/04/2008
Age : 67
Localisation : ESSONNE

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMar 17 Juin - 17:28

possible que ce soit efficace, mais si tu peux te permettre la laine de verre, autant rester le plus près possible du concept original à mon avis..

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4
Revenir en haut Aller en bas
didier

didier


Messages : 1522
Date d'inscription : 20/11/2010
Age : 51
Localisation : Bessan 34

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMar 17 Juin - 17:50

Certe, Christian a raison pour la laine de verre.
Ceci dit, pour info, pour la restauration de mes EN-5, je vais partir sur de la laine de mouton, qui dispose de tres bonne propriété également.
Et d'un point de vue sanitaire, il n'y a pas photo.
Se trouve chez conrad, il y a plusieurs epaisseurs.  :lol:
Revenir en haut Aller en bas
fabrice11

fabrice11


Messages : 1449
Date d'inscription : 23/03/2010

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMar 17 Juin - 18:15

pour la face avant il aurait été préférable de mettre du contre plaqué car il y aura beaucoup de poids et les vis des trompes et inserts risquent de faire éclater l'algo .
pour la laine de verre il faut prendre de la laine pour cloison en rouleau (bonne épaisseur) couper des bandes aux dimensions du coffret et balancer de la laque coiffante en bombe dessus pour éviter les poussières volatiles  8)
Revenir en haut Aller en bas
Zijer

Zijer


Messages : 56
Date d'inscription : 15/04/2013
Age : 49
Localisation : Saintes(17)

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMar 17 Juin - 19:16

Merci pour le truc de la laque, je ne connaissait pas.
Pour le contre plaquée, c'est encore corrigeable, ça demande qq essais, mais comme dit mattera, autant rester le plus proche du modèle original.

@+ pour de nouvelles photos...
Revenir en haut Aller en bas
ounesh




Messages : 982
Date d'inscription : 08/06/2008
Localisation : nantes

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMar 17 Juin - 21:21

Les renforts intérieurs comme dans l'original ont de l'importance.
Revenir en haut Aller en bas
Zijer

Zijer


Messages : 56
Date d'inscription : 15/04/2013
Age : 49
Localisation : Saintes(17)

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMer 18 Juin - 7:30

Oui pour les renforts, justement , je n'ai aucune info. J'ai bien trouvé une photo ou l'on peu voir 2 renforts à côté des compressions de médium, mais y en a t'il d'autres?
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 8017
Date d'inscription : 08/04/2008
Age : 67
Localisation : ESSONNE

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMer 18 Juin - 9:44

fabrice11 a écrit:
pour la face avant il aurait été préférable de mettre du contre plaqué car il y aura beaucoup de poids et les vis des trompes et inserts risquent de faire éclater l'algo .
pour la laine de verre il faut prendre de la laine pour cloison en rouleau (bonne épaisseur) couper des bandes aux dimensions du coffret et balancer de la laque coiffante en bombe dessus pour éviter les poussières volatiles  8)

+1! ça sent l'expérience du vécu ces très bonnes idées, alors, pour info, connaissant l'intérieur des "bestioles", pour l'amortissement interne il a existé deux variantes:

-la première génération avec le HP 38 cm à moteur alnico (136A) l'amortissement interne est présent sur toutes les parois sauf en bas sur le socle (où est fixé le filtre). Sur cette paroi c'est: bois nu (vérifié idem sur au moins 3 ou 4 paires)

-Sur la série B avec le HP 38cm à moteur ferrite (136H), quelques exemplaires très rares en France, l'amortissement en laine de verre est complet y compris côté socle autour du filtre passif (exactement comme sur les docs de l'époque, ce qui n'est pas le cas avec les premières, un peu comme s'il s'agissait d'une "pré-série")

C'est juste cette petite différence d'amortissement observée que je précise et, sur celles que j'ai restauré, celle ci ne semble pas à priori d'une influence vitale à l'écoute, ce qui précède en amont semble bien plus influant sur le résultat final..

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4
Revenir en haut Aller en bas
ounesh




Messages : 982
Date d'inscription : 08/06/2008
Localisation : nantes

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMer 18 Juin - 12:47

Sur les L300b que j'ai il y a bien de l'amortissement partout (sauf face avant) et autour du filtre, face inférieure.

Il y a 10 tasseaux de section 7cmx2,5cm, vissés, collés
2 de 70cm
2 de 36cm
6 de 40cm , je ne garantis pas les longueurs au mm près, les mesures avaient été faites pour avoir une idée du volume des tasseaux soit 7,9 litres.

La caisse est accordée à 26hz
Revenir en haut Aller en bas
Zijer

Zijer


Messages : 56
Date d'inscription : 15/04/2013
Age : 49
Localisation : Saintes(17)

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMer 18 Juin - 20:18

Ah oui quand même 10!
Sur ma vue en coupe, je ne vois que 2 tasseaux de part et d'autre des compressions médium

Pourrais tu me dire ou se situent les autres?

Un petit croquis me suffira ou indique les moi avec qq flèches merci
Projet l300 Image14}

Est ce que ce serait par hasard les espèces de "tubes cylindriques" que l'on peux voir sur la photo?
Revenir en haut Aller en bas
fabrice11

fabrice11


Messages : 1449
Date d'inscription : 23/03/2010

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMer 18 Juin - 21:26

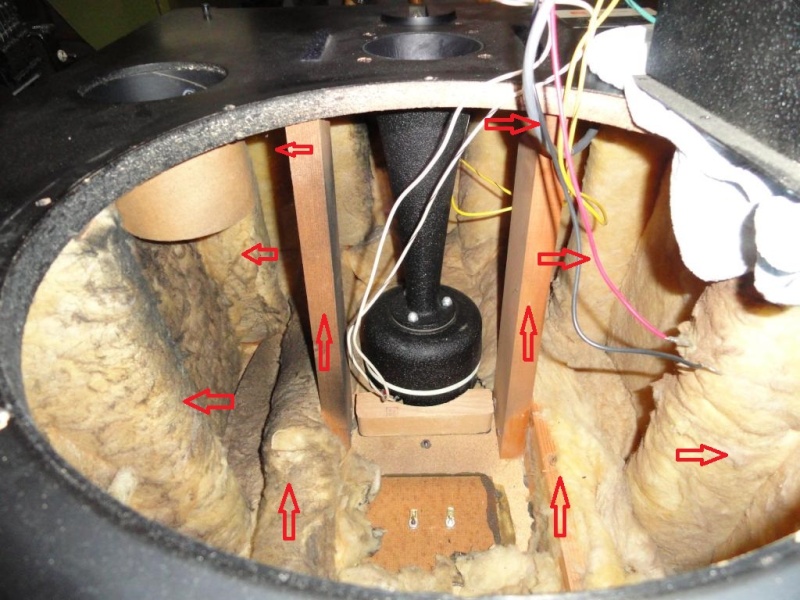

Tous les tasseaux sont visibles sur la photo trois de chaque côté de l'enceinte deux verticaux au fond (70 cm) et deux autres autour du pavillon


Projet l300 Dsc00111



 ;)
Revenir en haut Aller en bas
Zijer

Zijer


Messages : 56
Date d'inscription : 15/04/2013
Age : 49
Localisation : Saintes(17)

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeMer 18 Juin - 22:27

Super ta photo et merci Fabrice, avec tout ça je vais pouvoir renforcer. Heureusement que je n'ai pas encore collé la face avant :D

En attendant, ça colle...

Projet l300 Image10}
Revenir en haut Aller en bas
ounesh




Messages : 982
Date d'inscription : 08/06/2008
Localisation : nantes

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeJeu 19 Juin - 14:09

On le voit sur la photo, mais c'est mieux en le disant, ne pas oublier la traverse en bois qui soutient l'arrière de la LE85.
Sur l'original cette traverse est fixée sur la trappe qui permet de sortir la compression.
Sur un DIY on peut avantageusement la fixer sur les renforts de chaque côté, cela simplifie la réalisation de la trappe.
Revenir en haut Aller en bas
didier

didier


Messages : 1522
Date d'inscription : 20/11/2010
Age : 51
Localisation : Bessan 34

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeJeu 19 Juin - 15:10

Tu tombes bien ounesh!  :D Je me posais également la question pour mes EN5 sachant que la 2440 pèse 12Kg a elle seule... d’où mes inquiétudes.
Ces tasseaux latéraux qui sont également dans mon modèle, sont ils assez résistant pour soutenir tout ce poids?
Revenir en haut Aller en bas
Zijer

Zijer


Messages : 56
Date d'inscription : 15/04/2013
Age : 49
Localisation : Saintes(17)

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeJeu 19 Juin - 19:55

Comme je n'ai pas encore trouvé de compressions le85, pourriez vous svp me donner la dimension du trou du pavillon . D'après mes calculs il doit faire environ 110mm
J'aimerai "greffer" provisoirement les hp de mes l100 pour enlever l'horrible lasure que l'ancien proprio ma tartiner sur les caisses :(
Revenir en haut Aller en bas
utta




Messages : 301
Date d'inscription : 26/10/2010
Age : 65
Localisation : 91

Projet l300 Empty
MessageSujet: Le85   Projet l300 Icon_minitimeJeu 19 Juin - 21:39

Regarde sur le bon coin dans la rubrique son&image, il y a plusieurs offres. Bon courage à toi et encore bravo. Utta
Revenir en haut Aller en bas
ounesh




Messages : 982
Date d'inscription : 08/06/2008
Localisation : nantes

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeJeu 19 Juin - 21:46

<< D'après mes calculs il doit faire environ 110mm>>

C'est pas environ , c'est 110 mm +0/-0,3mm
Revenir en haut Aller en bas
ounesh




Messages : 982
Date d'inscription : 08/06/2008
Localisation : nantes

Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitimeJeu 19 Juin - 22:02

didier a écrit:
Tu tombes bien ounesh!  :D Je me posais également la question pour mes EN5 sachant que la 2440 pèse 12Kg a elle seule... d’où mes inquiétudes.
Ces tasseaux latéraux qui sont également dans mon modèle, sont ils assez résistant pour soutenir tout ce poids?

Si ce sont des tasseaux de section 7x2,5 , c'est assez résistant pour appuyer ou fixer une traverse dessus de section équivalente, vissée collée.
Dans des enceintes pro, prévues pour être manutentionnée à l'endroit ou renversées, le support entoure carrément la 244x pour la protéger de tous les chocs de manutention possibles.
Revenir en haut Aller en bas
Contenu sponsorisé





Projet l300 Empty
MessageSujet: Re: Projet l300   Projet l300 Icon_minitime

Revenir en haut Aller en bas

Projet l300
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Projet JBL EN-5: 3 voies, 38 + 2 pouces + tweeter.
» Projet DIY 2 voies 38+2"
» questions sur projet DIY
» Projet 4345 et présentation
» Projet TAD 2402/TSM2

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
JBL Vintage et New :: DISCUSSIONS EN TOUT GENRE. :: Vos réalisations personnelles.-
Sauter vers:
Créer un forum | ©phpBB | Forum gratuit d'entraide | Signaler un abus | Cookies | Forum gratuit | Art, Culture et Loisirs | High-Tech et Multimedia
