 Modèle L150 Année 1979

Aller en bas
2 participants
AuteurMessage
mattera91

mattera91


Messages : 7923
Date d'inscription : 08/04/2008
Age : 66
Localisation : ESSONNE

Modèle L150 Année 1979 Empty
MessageSujet: Modèle L150 Année 1979   Modèle L150 Année 1979 Icon_minitimeDim 24 Oct - 17:13

la L150 première version:

Modèle L150 Année 1979 B6qnym10

Modèle L150 Année 1979 421_pi10

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4


Dernière édition par mattera91 le Mar 7 Fév - 19:18, édité 2 fois
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 7923
Date d'inscription : 08/04/2008
Age : 66
Localisation : ESSONNE

Modèle L150 Année 1979 Empty
MessageSujet: Re: Modèle L150 Année 1979   Modèle L150 Année 1979 Icon_minitimeDim 24 Oct - 17:17

puis la L150 A qui a évoluée avec le tweeter qu'on retrouve également sur les L96 et L112

Modèle L150 Année 1979 L150a10

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4


Dernière édition par mattera91 le Ven 4 Déc - 18:47, édité 1 fois
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 7923
Date d'inscription : 08/04/2008
Age : 66
Localisation : ESSONNE

Modèle L150 Année 1979 Empty
MessageSujet: Re: Modèle L150 Année 1979   Modèle L150 Année 1979 Icon_minitimeMar 7 Fév - 19:23

la fiche technique constructeur en anglais, je l'ai aussi en français mais à scanner aussi, alors plus tard peut-être..

Modèle L150 Année 1979 L150_f10
Modèle L150 Année 1979 L150_f11
Modèle L150 Année 1979 L150_f12
Modèle L150 Année 1979 L150_f13


_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 7923
Date d'inscription : 08/04/2008
Age : 66
Localisation : ESSONNE

Modèle L150 Année 1979 Empty
MessageSujet: Re: Modèle L150 Année 1979   Modèle L150 Année 1979 Icon_minitimeMar 7 Fév - 19:29

puis le banc d'essai de la NRDS lors de leur première sortie:

Modèle L150 Année 1979 Jbl_l113
Modèle L150 Année 1979 Jbl_l114
Modèle L150 Année 1979 Jbl_l115
Modèle L150 Année 1979 Jbl_l116

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 7923
Date d'inscription : 08/04/2008
Age : 66
Localisation : ESSONNE

Modèle L150 Année 1979 Empty
MessageSujet: Re: Modèle L150 Année 1979   Modèle L150 Année 1979 Icon_minitimeMar 23 Jan - 21:44

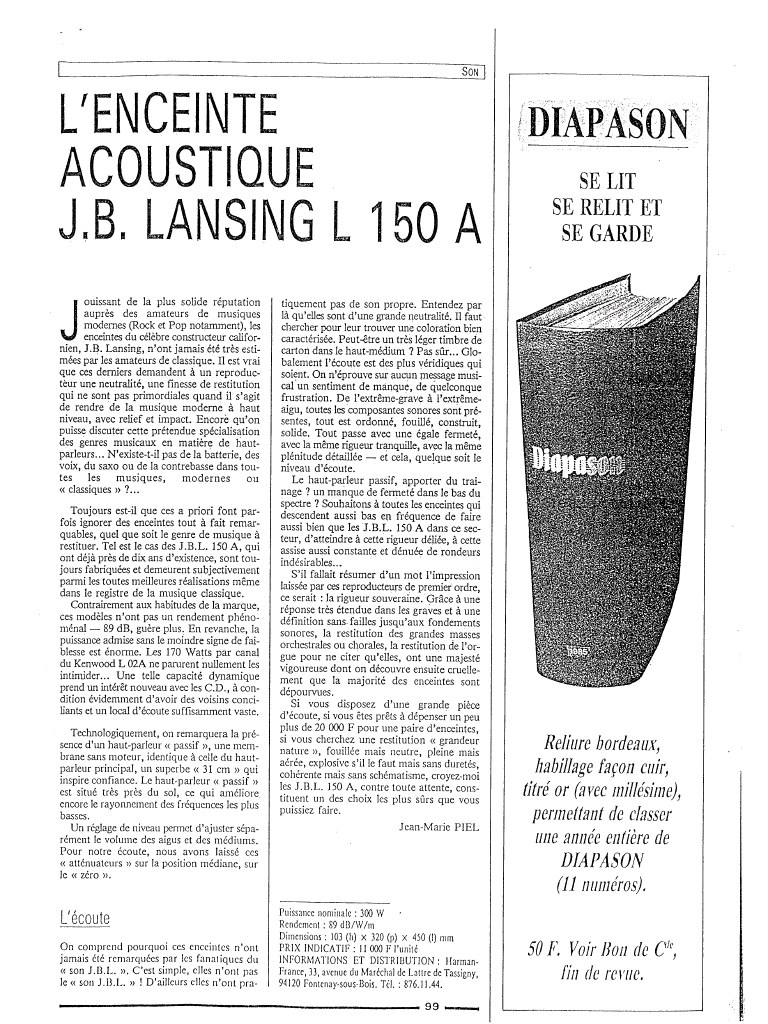

Le banc d'essai le plus récent de la L150A paru fin années 80/début des années 90:

Modèle L150 Année 1979 Previe12

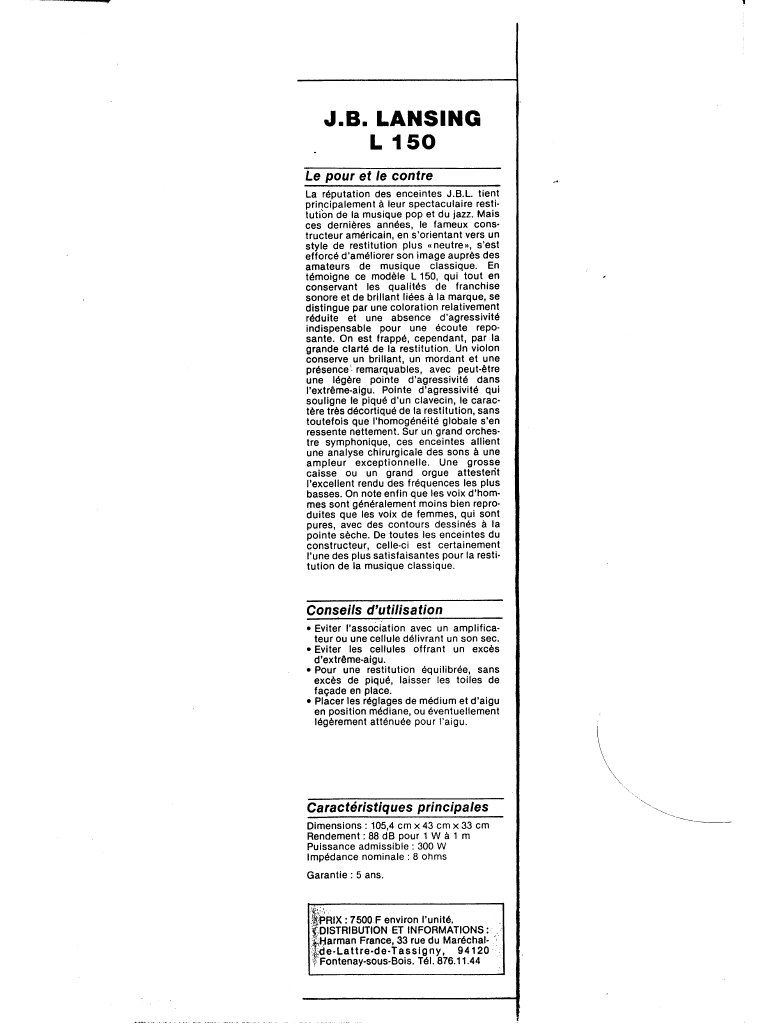

et l'essai dans DIAPASON (version L 150A également, c'était visible sur une photo précédente à cet essai plus bas):

Modèle L150 Année 1979 Previe16

Modèle L150 Année 1979 Previe13

Entre parenthèse, je cautionne à 100% tout ce qui est écrit dans ce commentaire, même constat et sensations que ce qu'ils ont décrit (réglage idéal dans mon contexte, aigu à -1 et médium à -0,5).

ils ont "de la feuille", mine de rien, chez DIAPASON, ils ne s'étalent pas sur des pages de confitures, mais l'essentiel est bien là! :twisted:

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4


Dernière édition par mattera91 le Jeu 25 Jan - 3:24, édité 1 fois
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 7923
Date d'inscription : 08/04/2008
Age : 66
Localisation : ESSONNE

Modèle L150 Année 1979 Empty
MessageSujet: Re: Modèle L150 Année 1979   Modèle L150 Année 1979 Icon_minitimeJeu 25 Jan - 3:02

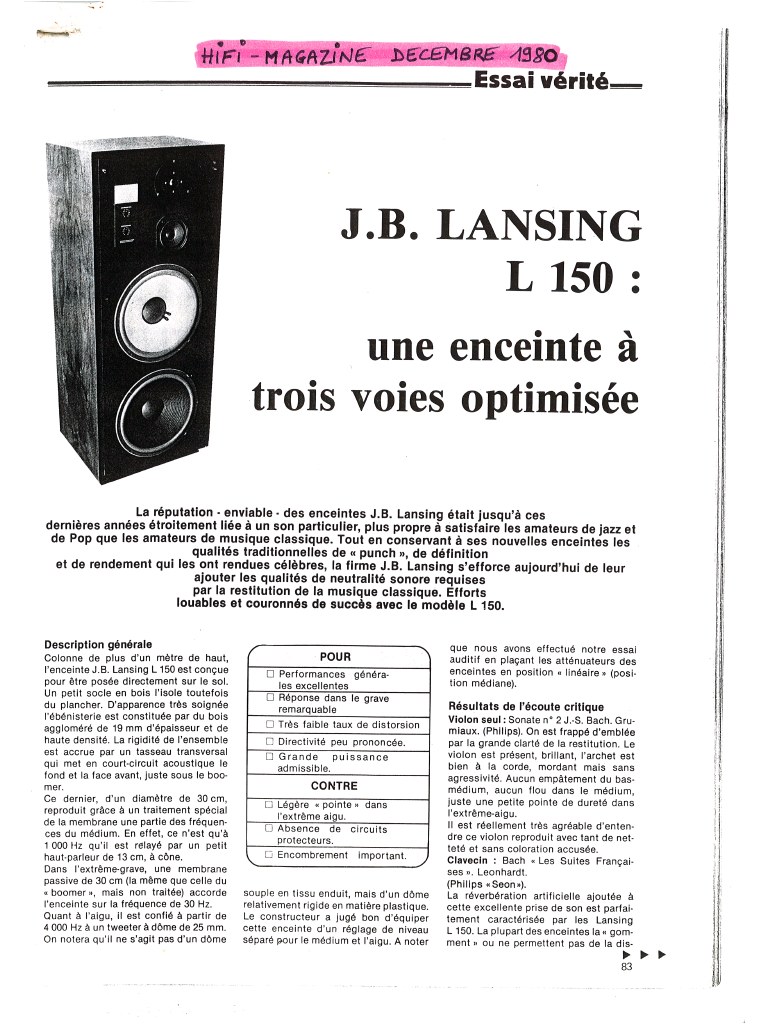

Un autre banc d'essai rare et moins connu de la L150 première version

Modèle L150 Année 1979 Previe14
Modèle L150 Année 1979 Previe15

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 7923
Date d'inscription : 08/04/2008
Age : 66
Localisation : ESSONNE

Modèle L150 Année 1979 Empty
MessageSujet: Re: Modèle L150 Année 1979   Modèle L150 Année 1979 Icon_minitimeMer 17 Juil - 9:40

voici la fiche technique constructeur de la version la plus aboutie avec les explications qui vont bien et en français!

Modèle L150 Année 1979 Numzor40
Modèle L150 Année 1979 Numzor38
Modèle L150 Année 1979 Numzor39
Modèle L150 Année 1979 Numzor41

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 7923
Date d'inscription : 08/04/2008
Age : 66
Localisation : ESSONNE

Modèle L150 Année 1979 Empty
MessageSujet: notice d'utilisation en français JBL L150A   Modèle L150 Année 1979 Icon_minitimeMer 5 Aoû - 22:21

Voici la notice d'utilisation en français de ce modèle, il y a notamment des conseils intéressants concernant l'amplification avec de bonnes notions sur les chiffres de puissance et les risques encourus par un usage avec des amplis "petits joueurs" qui ne peuvent pas suivre et peuvent produire des effets indésirables sur la voie haute par une saturation qui donne lieux à des signaux parasites en cas d'écrêtage du signal ..

Cette notice pourrait couvrir également la L112 qui est une version très proche de ce modèle.

Modèle L150 Année 1979 Numzo946
Modèle L150 Année 1979 Numzo947
Modèle L150 Année 1979 Numzo945
Modèle L150 Année 1979 Numzo948
Modèle L150 Année 1979 Numzo949
Modèle L150 Année 1979 Numzo950
Modèle L150 Année 1979 Numzo953
Modèle L150 Année 1979 Numzo952
Modèle L150 Année 1979 Numzo951
Modèle L150 Année 1979 Numzo954

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 7923
Date d'inscription : 08/04/2008
Age : 66
Localisation : ESSONNE

Modèle L150 Année 1979 Empty
MessageSujet: filtrage L150A MILLENIUM   Modèle L150 Année 1979 Icon_minitimeMer 5 Aoû - 22:25

La première version du filtre de la L150A:

Modèle L150 Année 1979 Previe10

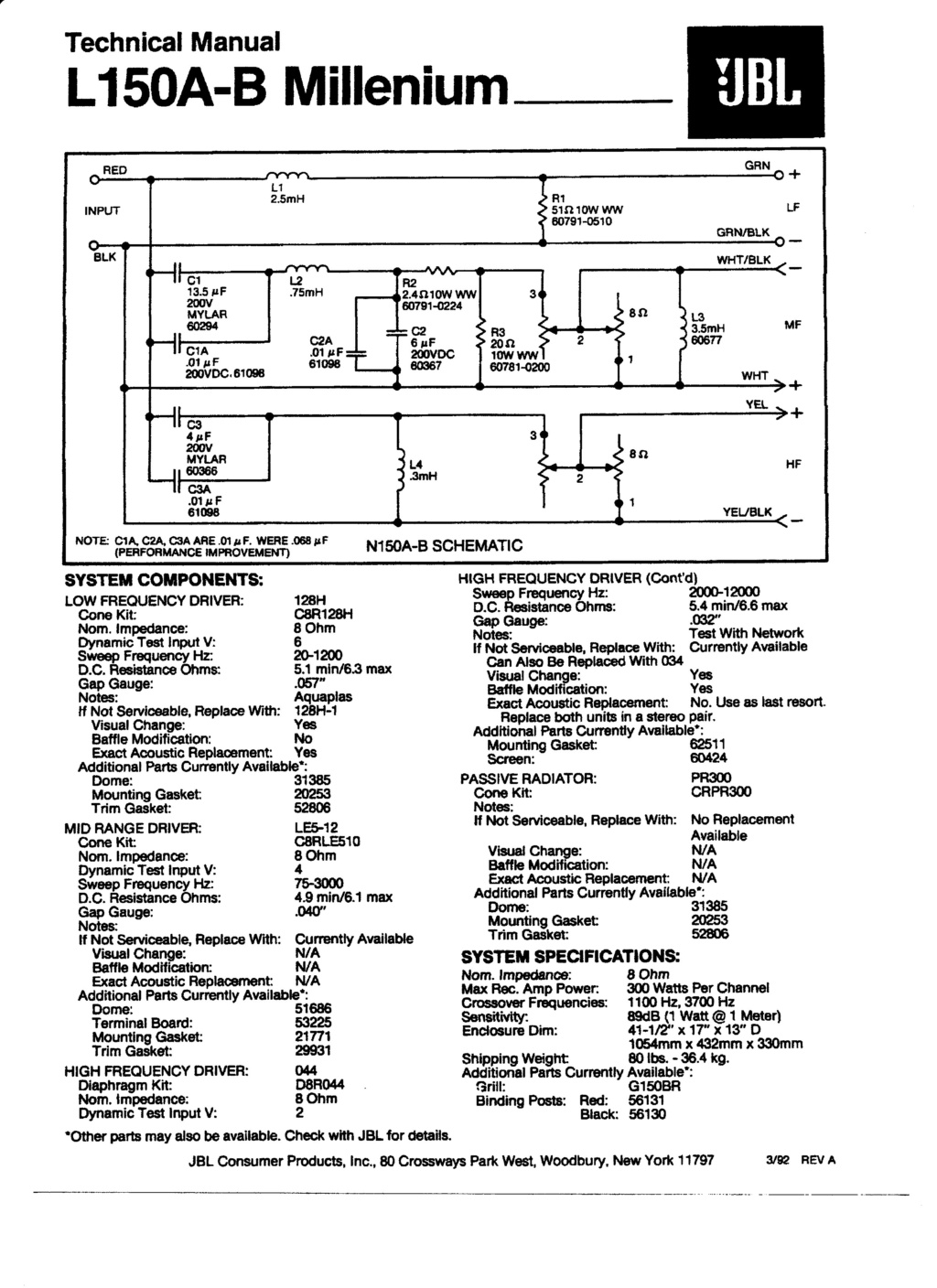

Et pendant qu'on y est, la version la plus récente du filtrage passif de ce modèle (mars 1992) où elle était encore commercialisée dans cette version:

Modèle L150 Année 1979 Numzo955

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4


Dernière édition par mattera91 le Dim 31 Juil - 10:51, édité 2 fois
Revenir en haut Aller en bas
Invité
Invité




Modèle L150 Année 1979 Empty
MessageSujet: Re: Modèle L150 Année 1979   Modèle L150 Année 1979 Icon_minitimeVen 7 Aoû - 10:52

Merci pour le boulot  https://www.fra

Çà sent quand même la traduction "mot à mot" de l'anglais vers du français qui de plus ne respire pas la technique...

A chacun de retraduire :chut!:
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 7923
Date d'inscription : 08/04/2008
Age : 66
Localisation : ESSONNE

Modèle L150 Année 1979 Empty
MessageSujet: Re: Modèle L150 Année 1979   Modèle L150 Année 1979 Icon_minitimeVen 7 Aoû - 14:28

Oui, tout à fait ! Après c'est à chacun de finir d'affiner les tournures, mais c'était dommage d'avoir ça dans un coin et de ne pas vous en faire profiter, car il y a tout de même quelques infos intéressantes....

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4
Revenir en haut Aller en bas
blackpass




Messages : 64
Date d'inscription : 13/11/2020
Age : 43
Localisation : Bordeaux

Modèle L150 Année 1979 Empty
MessageSujet: Re: Modèle L150 Année 1979   Modèle L150 Année 1979 Icon_minitimeMer 9 Déc - 20:58

Une autre review de 1980 (en anglais) :

Modèle L150 Année 1979 Jbl_l113
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 7923
Date d'inscription : 08/04/2008
Age : 66
Localisation : ESSONNE

Modèle L150 Année 1979 Empty
MessageSujet: Re: Modèle L150 Année 1979   Modèle L150 Année 1979 Icon_minitimeSam 30 Juil - 11:33

commentaires d'un utilisateur américain sur ce modèle (un marine!)

Modèle L150 Année 1979 Numz1018

et j'en ai profité pour ajouter aussi plus haut le schéma de la 1ère version du filtrage passif

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4
Revenir en haut Aller en bas
mattera91

mattera91


Messages : 7923
Date d'inscription : 08/04/2008
Age : 66
Localisation : ESSONNE

Modèle L150 Année 1979 Empty
MessageSujet: Re: Modèle L150 Année 1979   Modèle L150 Année 1979 Icon_minitimeJeu 22 Fév - 6:58

On s'est aperçu avec un forumeur qu'il existait au total 3 évolutions du filtrage passif de la L150. Ce dernier dispose de la toute 1ère version des L150 (celle avec le tweeter 033) qu'il souhaite mettre à jour côté composants, et, ici, nous n'avions jusque là que les plans des deux suivantes. Alors je complète la filière en mettant un aperçu aligné des 3 versions qui permettra de repérer facilement les deux évolutions successives du schéma d'origine.

Modèle L150 Année 1979 L150_s10

_________________
Que dire de plus, je suis connu comme le loup blanc maintenant

JBL EVEREST DD55000-JBL L300-JBL XE-6-JBL XE-4
Revenir en haut Aller en bas
